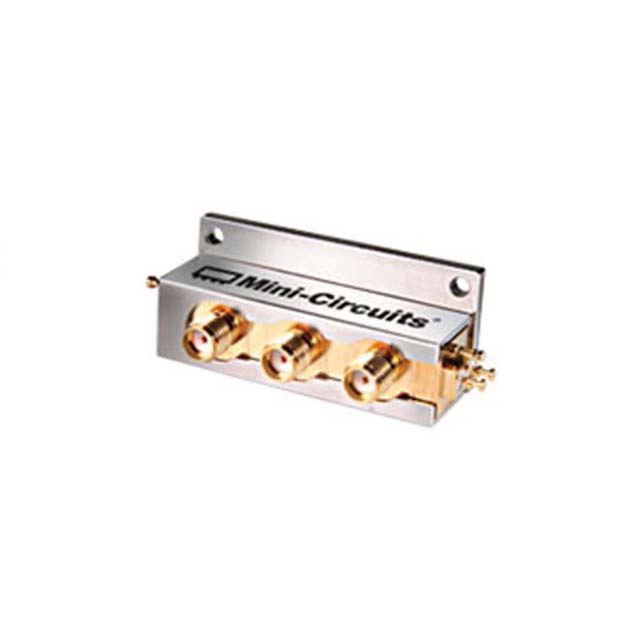

ZX80-DR230-S+

Part Number
ZX80-DR230-S+
Manufacturer Mini-Circuits
Other Part Numbers
3157-ZX80-DR230-S+-ND
3157-ZX80-DR230-S+
Description IC RF SWITCH SPDT 3GHZ
Detailed Description RF Switch IC General Purpose SPDT 50Ohm
Manufacturer Standard Lead Time 9 weeks
Datasheet Datasheet

Product Attributes

Category
Manufacturer Mini-Circuits
Series
Packaging
Tray
Part Status Active
Package / Case Module, SMA Connectors
Impedance 50Ohm
Circuit SPDT
RF Type General Purpose
Operating Temperature -40°C ~ 85°C
Voltage - Supply 2.7V ~ 5V
Insertion Loss 1.2dB
Frequency Range DC ~ 3GHz
Topology Absorptive
P1dB 80dBm
Test Frequency 3GHz
Isolation 48dB
IIP3 55dBm

Documents & Media

RESOURCE TYPE LINK
Datasheets ZX80-DR230-S+

Environmental & Export Classifications

ATTRIBUTE DESCRIPTION
ECCN EAR99
HTSUS 8543.70.9860
Moisture Sensitivity Level (MSL) Not Applicable
REACH Status REACH Affected
RoHS Status ROHS3 Compliant
